ACアダプタ給電でコンパクトな多機能Thunderbolt接続のeGPUボックスを自作してみる（第２弾）

eGPU自作企画の第３弾になります。

前回の記事で、AC給電の小型eGPUボックスの自作は成功したのですが、使用したADT-LinkのR43SG-TB3が汎用性が低く使い勝手がいまいちでした。

ACアダプタ給電でもっとコンパクトなThunderbolt接続のeGPUボックスを自作してみる。

特に、PC側に給電するPDがないのと、ダウンストリームポートがないので、PCのThunderboltポートを占有してしまうのがネックでした。

と言うことで、今回使用するパーツは以下になります。

グラフィックカードはAERO ITXのGTX 1060とRTX 2070を用意しました。

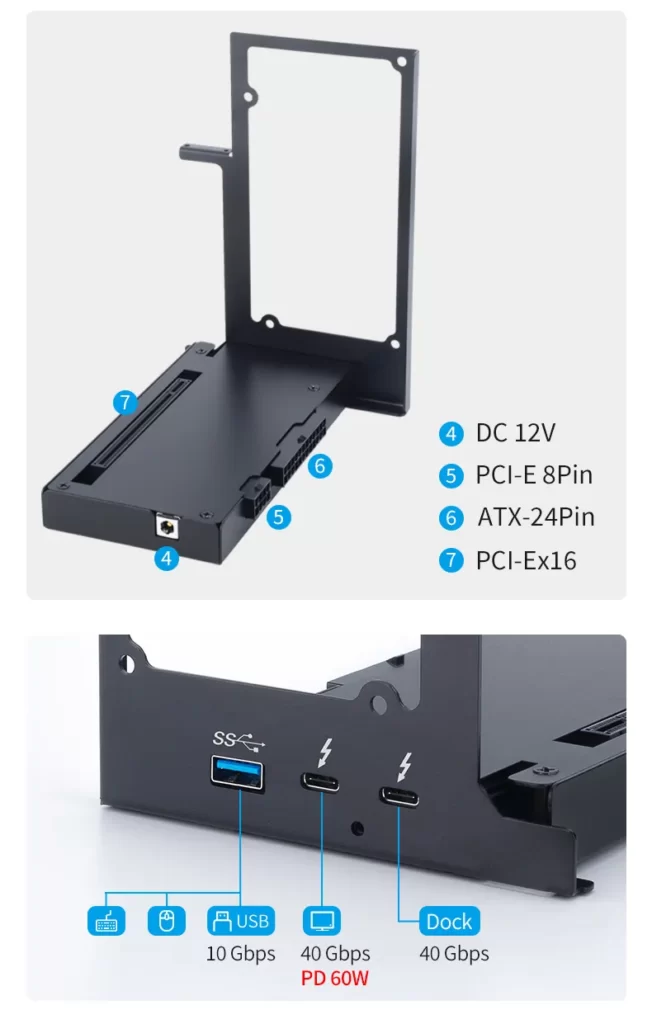

まずは、Thunderboltのドックになりますが、特に型番等は無さそうです。

以前の自作GPUの記事で使用した「TH3P4G3」は、DC-ATX電源モジュールがコネクタと干渉してしまうため、今回は、こちらを使用しました。

小型でコンパクトなThunderbolt接続のeGPUボックスを自作してみる。

使用されているintel JHL 7440 Chipは、TH3P4G3と同じらしいです。

TH3P4G3と機能は殆ど同じですが、こちらは標準で12VのACアダプタ接続の電源ポートがあります。（ただ最大75wまで対応なので、グラフィックボードなどの電源容量の大きいものは使用できませんので、ご注意です。）

ATXコネクタとPCI-Eコネクタが少し離れているので、DC-ATX電源モジュールが干渉せずに接続できます。

それ以外は、TH3P4G3と特に変わりはありません。

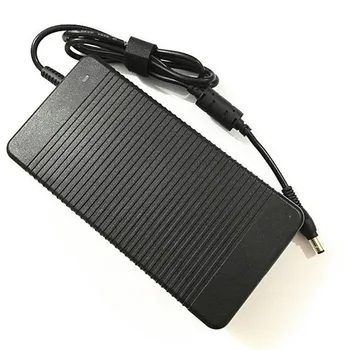

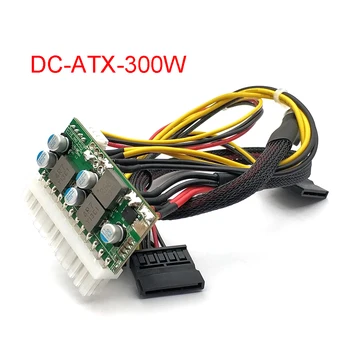

あとは、12v 240w ACアダプターと300w DC-ATX電源モジュールになります。
