レーザー加工機の自作中ですが、GRBL対応のコントロールボードの紹介にになります。
レーザー加工機以外にもCNCルーターなどの加工機でも使用されています。
GRBL自体がオープンソースなので、AliExpressなどで探すと色々な種類のコントロールボードが販売されています。
ただ、GRBL自体がオープンソースなので、一度、コントロールボードが売り切れになると2度と手に入らないくらい回転が速いです。
以下のコントロールボードも一部はすでに販売完了になっています。

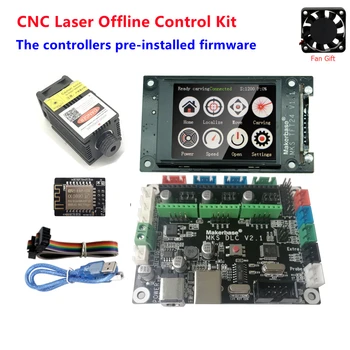

・Makerbase MKS DLC V2.1
Makerbase MKSは、GRBLなどのコントロールボードでは有名なメーカーな気がします。（個人的な見解として。。）
ですのでネットでの情報も多くお勧めです。今回購入したコントロールボード以外にもいろいろと販売されています。
今回紹介するほかのコントロールボードの中で唯一オフライン制御用の液晶画面を接続することが可能です。
それ以外にも無線モジュールを取り付けたりもできるみたいです。
・EleksMaker Mana SE
AliExpress.com Product – EleksMaker®EleksManaSE V3.2 2 Axis Stepper Motor Driver Controller Board For DIY CNC Laser Engraver Controller
よくわからず、最初に購入したコントロールボードになります。
購入した理由は、メーカーも良くわからないボードが多い中で、ちゃんとしたメーカー？製だったのと、EleksMakerのホームページから必要なソフトがダウンロードできるからです。（inkscape用のpluginもダウンロードできます。）
それにEleksMaker純正のレーザーカッターにも使用されているっぽいので、安心かなと思いました。
ただ、購入してから分かったのですが、このボードはPWM接続で、購入した15wレーザーモジュールはTTL接続なので接続できません。（というより、知識不足でPWMとTTLの互換性がわからないだけです。。。シクシク）
結局、使わずしてホコリを被る羽目になったボードです。
やんごとなき理由により、後日、EleksMaker製のレーザーモジュールを購入し、このボードで動作テストすることになりましたので、その結末は、別記事をご覧ください。
あと、このボードは、リミットスイッチを接続する端子が用意されていませんが、とある掲示板で紹介されていました。
ボード上のNanoのD9とD10ピンがそれぞれXとYのリミットスイッチとして接続できるようです。
http://forum.eleksmaker.com/topic/289/how-to-set-up-eleks-machine-limit-switch-in-t2-laser/6
・RONOS GRBL Controller Control Board
レーザー加工機用と言うよりはCNCルーター用のコントロールボードです。
48v出力に対応しているため、強力なスピンドルを接続してGrblから直接回転数の制御が可能です。
また、コネクタ類も充実しているため拡張性も高そうです。
・Grbl対応 CNC・レーザー兼用コントロールボード
AliExpress.com Product – GRBL LASER CNC controller board Mini engraving machine breakout board USB CNC 3 Axis Stepper Motor Driver Controller Board
CNCと兼用で利用できるコントールボードです。レーザーカッターに使わなければ、将来的にCNCで利用できます。
到着したコントロールボードです。
付属のCDには、マニュアル一式とシリアルドライバーと制御ソフトが入っていましまた。
付属CDにはGRBLの制御ソフトが入っているみたいですが、開封時にカッターで傷をつけてしまい、読み込めませんでした。。。
代わりに、ネットからGRBL対応の制御ソフトをダウンロードして試しましたが、問題なく利用できました。（詳しくは別記事でご紹介します。）
・Arduino CNC shield V3
唯一、継続的に販売されているGRBLのコントロールボードかと思います。
見る限りほかのコントロールボードに比べて機能は少ないですが価格も安く入門用としては良さそうです。
別途、Arudino UNOかNANOを用意する必要があります。
Aruduino UNO用のオープンソースのCNCシールドになります。3軸まで対応しており、レーザーカッターでも利用できます。（レーザー出力にも対応しています。）
価格も紹介した中で一番安いので手始めに試してみる価値はあります。
オープンソースの基板だけあって、インターネットを探せば情報も沢山出てくるので安心です。
Arduino Nanoを利用するV4もあります。
こちらも購入済みですので別記事ご紹介予定です。

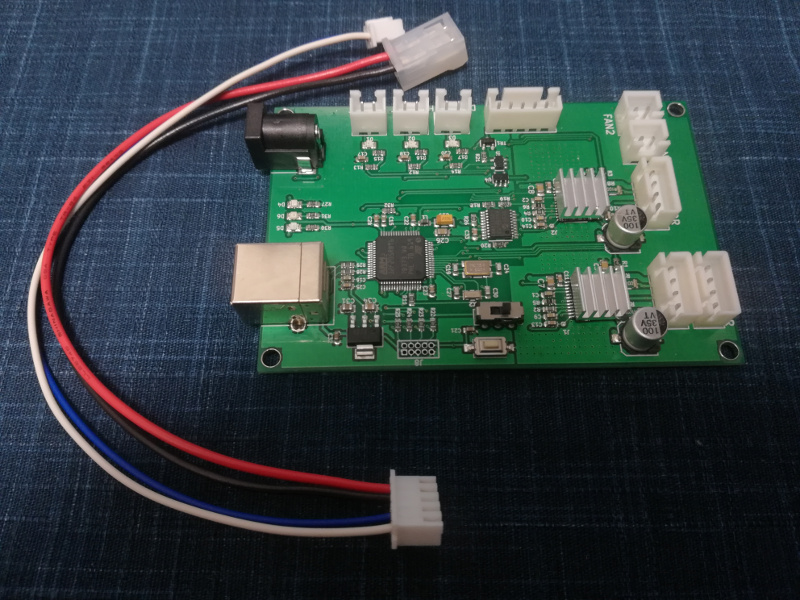

・SMART DIYs Smart Laser Mini用コントロールボード
| 基板アップデートキット | SMART DIYs | 1 | 10,060円 |
FABOOLさんで、Smart Laser Mini用に交換基板が１万円で販売されていたので、念のために購入してみました。ツールなどが日本語だったりと使いがっては良さそうです。
写真横のケーブルは、レーザーとファンへの電源ケーブルになりますが、そのままだと購入したレーザーモジュールに接続ができないので、加工が必要です。
残念ながら壊れてしまいました。。。
なんだかんだと安く済ませるつもりだったのが、色々と購入してしまい、苦しくなってきました。
